MATERIALES
cable utp de hilos
conector rj45
ponchadora
exacto
NORMAS PARA REALIZAR UN PONCHADO
PASO PARA PONCHAR
PASO 1
poncharemos un cable utp, debemos primero pelar la punta del cable entre 1 y 1.5 centimetros y tomar los pares cortarlos al mismo nivel.
PASO 2

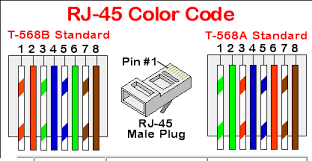

luego de esto basandonos en el estandar EIA/TIA T568 en un extremo del T568B en el otro.
PASO 3
luego de organizado de esta forma tomamos el conector rj-45 y de acuerdo al esquema anterior introdusimos los pares ya organisado con sus color adecuado.
PASO 4
luego sujetando el cable desde la base del conector, tomamos la ponchadora y apretamos el cable asta que es cuche un pe queño click
PASO 5
berificar si ay algun error con el tester
COMO PONCHAR UN JACK
herramientas
para realizar un ponchado de jack son las siguientes elementos
el cable con el que bamos a empezar atrabajar
un conector de rj-45 hembra
un conector de rj-45
pelar los cable con la cortadora
pinza
ponchadora
crimpadora de inpacto
PASO 1
cortar el cable utp con su orden adecuado
PASO 2
se introdusen los cable en el jack con su orden
PASO 3
luego de ordenar los cable con su orden se puede realizar el ponchao
PASO 4
verificar si los cable que daron bien ponchado, se utilisa el tester para verificar si ay al gun error
